Robinetterie industrielle
Purgeurs
Purgeurs de vapeur et purgeurs-pompes de condensats pour évacuer le condensat tout en retenant la vapeur. Une défaillance peut entraîner des pertes de vapeur ou une accumulation de condensat.
Partenaires
Marques de cette gamme
Exclusivité PROMAT
Visuels
Équipements de cette gamme
Fonctionnement
Vidéos de cette gamme

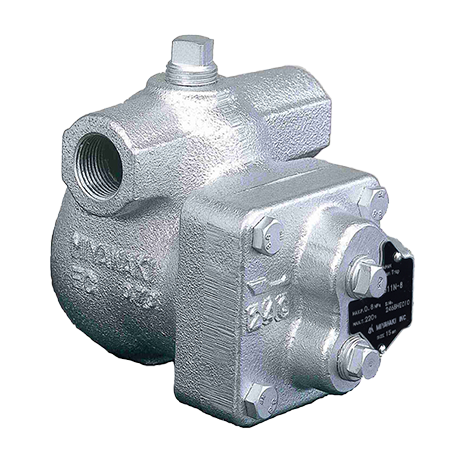

Purgeurs à flotteur fermé, série G · MIYAWAKI · Télécharger Purgeurs thermodynamiques à disque, série S · MIYAWAKI · Télécharger Purgeurs à flotteur inversé ouvert, série ES · MIYAWAKI · Télécharger
Technologies
Comparer les technologies
Repérez les différences de fonctionnement avant de préciser les conditions de votre installation.
- Purgeur thermodynamique
- Compact et robuste, tolérant aux coups de bélier et au gel. Fonctionnement cyclique audible, moins adapté aux très faibles charges de condensat.
- Purgeur thermostatique
- Évacue le condensat en le laissant se sous-refroidir, ce qui limite la perte de vapeur. Réponse plus lente au démarrage.
- Purgeur mécanique à flotteur
- Évacuation continue et modulante, adaptée aux échangeurs où le condensat doit partir sans accumulation. Plus sensible aux impuretés et au gel.
- Purgeur à seau inversé
- Tolérant aux impuretés et robuste, avec un fonctionnement intermittent. Sensible aux variations brutales de pression.
- Purgeur-pompe de condensats
- Lorsque le condensat ne peut plus s'écouler par gravité vers le réseau de retour : le même organe purge et refoule, sans pompe électrique. Le dépliant PROMAT 2023 cite des pompes compactes en fonte ductile (GL11, GL81) et en acier (GLP81).
Demande de prix
Les paramètres à préciser
Un devis juste dépend des conditions réelles de service, pas du seul diamètre de la tuyauterie. Voici ce qu'il est utile de nous transmettre, et pourquoi chaque élément compte.
| Pression de service à l'entrée du purgeur | Elle diffère souvent de la pression de la chaudière, et c'est elle qui compte. |
|---|---|
| Contre-pression du réseau de retour | Une contre-pression non prise en compte réduit fortement la capacité d'évacuation. |
| Charge de condensat à évacuer | Le régime de démarrage peut demander plusieurs fois la charge nominale. |
| Application desservie | Traçage, purge de collecteur et échangeur n'appellent pas la même technologie. |
| Contraintes d'installation | Position, sens de montage et accessibilité pour le contrôle périodique. |
Usages
Applications et fluides
Purge de collecteurs et de points bas de réseaux vapeur, échangeurs à plaques et tubulaires, traçage de lignes, cuiseurs et sécheurs en agroalimentaire, batteries de chauffage.
Comment choisir
Le guide « Comment choisir un purgeur de vapeur ? » détaille les critères de sélection, les erreurs courantes et les données à rassembler avant de demander une proposition.
Documentation
Documentation associée
- Édité par MIYAWAKIPDF · 480 Ko · Anglais
- Édité par MIYAWAKIPDF · 475 Ko · Anglais
- Édité par MIYAWAKIPDF · 485 Ko · Anglais
- Édité par MIYAWAKIPDF · 639 Ko · Anglais
- Édité par MIYAWAKIPDF · 549 Ko · Anglais
- Édité par MIYAWAKIPDF · 496 Ko · Anglais
- Édité par MIYAWAKIPDF · 523 Ko · Anglais
- Édité par MIYAWAKIPDF · 707 Ko · Anglais
Questions fréquentes
Comment savoir si un purgeur est défaillant ?
Un purgeur bloqué ouvert souffle en permanence vers le retour ; bloqué fermé, il provoque des coups de bélier et une chute d'efficacité de l'équipement desservi. Un contrôle par mesure de température et de niveau sonore permet de statuer sans démontage.
Faut-il un filtre en amont d'un purgeur ?
Oui, dans la grande majorité des cas. Les particules et les produits de corrosion présents dans un réseau vapeur sont la première cause de blocage d'un purgeur.
Peut-on remplacer un purgeur par un modèle d'une autre technologie ?
C'est possible, mais cela suppose de revérifier la pression différentielle et la charge de condensat. Un remplacement à l'identique d'un organe qui n'était pas adapté reproduit le problème.
À quelle fréquence contrôler un parc de purgeurs ?
Un contrôle périodique est la seule façon de détecter les défaillances, puisqu'elles sont silencieuses sur le plan de l'exploitation. Notre service de diagnostic de réseau vapeur porte précisément sur ce point.
